Домна пешінің PCI көмір айдау құбырларына арналған керамикалық қаптамалық құрылымдарды қалай жобалау керек?

Домна пешінің ұнтақталған көмірді айдау (PCI) жүйелері балқытудың қалыпты жұмыс үрдісі үшін материалды тұрақты, ақаусыз тасымалдауды талап етеді. Құбырдың ішінде көмірдің ұсақ бөлшектері жоғары жылдамдықпен қозғалады және ұзақ жұмыс уақытында ішкі қабырғаға соғылады. Ұнтақталған көмір қатты минералды рудамен салыстырғанда жұмсақ болса да, ұзақ пневматикалық тасымалдау құбыр құрамдас бөліктерін бірте-бірте тоздырады. Ағын бағытының ығысуы ең көп зақым келтіретін құбыр иілісі.

Зауыт операторлары бұл практикалық бас ауруларына жиі ұшырайды:

· Шынтақ бөліктеріндегі қатты материал эрозиясы

· Жергілікті құбыр сегменттеріндегі қабырғаның үдемелі жұқаруы

· Жоспарланбаған тоқтап қалуға әкелетін құбырдың күтпеген ағуы

· Қатты тозған құбыр бөліктерінің бөлшектерін жиі ауыстыру

Осы ауырсыну нүктелерін шешу үшін тозуға төзімді керамикалық төсем PCI құбырларындағы жоғары тозу аймақтары үшін негізгі қорғаныс нұсқасы болды. Керамикалық плиткаларды құбырдың ішкі бөлігіне жай орнату күтілетін қызмет мерзімін қамтамасыз етпейді. Инженерлер бүкіл тасымалдау тізбегі бойындағы нақты тозу үлгілеріне негізделген төсеу схемаларын бейімдеу керек.

Домна пешінің PCI құбырларында қандай триггерлер тозу?

Құбырдың зақымдануы ауа ағынының өзінен сирек болады. Нағыз қозғаушы күш ауа ағынының ішінде тасымалданатын қатты көмір бөлшектерінде жатыр. Жоғары тасымалдау жылдамдығымен жұмыс істеу кезінде:

· Қатты бөлшектер құбырдың ішкі беттеріне қайта-қайта соғылады

· Ұсақ көмір түйірлері тұрақты сырғанауды тудырады.

· Ағынды қайта бағыттау шоғырланған эрозия дақтарын жасайды.

Тозу дәрежесі көптеген өріс айнымалыларымен бақыланады: көмір бөлшектерінің мөлшері, нақты тасымалдау жылдамдығы, жүйенің жұмыс қысымы, ағынның тұрақтылығы және құбырдың геометриялық орналасуы. Жұмыс жағдайлары бір құбыр сегментінен екіншісіне ерекшеленетіндіктен, барлығына сәйкес келетін бір өлшемді төсеу шешімі толық PCI желісінде жақсы жұмыс істей алмайды.

Көмір айдау құбырларына назар аударуға тұрарлық тозу жоғары аймақтар

Тозудың зақымдануы құбырдың толық ұзындығына біркелкі таралмайды; ол бірнеше типтік позицияларға шоғырланған.

1. Құбыр шынтақтары мен иілулері

Шынтақ қондырғылары ең жиі істен шығатын орын ретінде ерекшеленеді. Ұнтақталған көмір бағытын өзгерткенде, бөлшектер инерция жағдайында алға жылжиды және иілулердің сыртқы доғасына соғылады. Бұл шоғырланған әсер шынтақтарды түзу құбырларға қарағанда тезірек тоздырады.

2. Редукторлар және диаметрлі өтпелі қосылыстар

Құбыр көлемінің кенет ауысуы ауа ағынын бұзады және бөлшектердің таралуын қайта реттейді. Турбулентті ағын бұл жерде қалыптасады және материалдың біркелкі емес жуылуын тудырады. Тозудан тиісті қорғаныс болмаса, редукторлар тұрақты тексеруді және техникалық қызмет көрсетуді қажет ететін әлсіз буындарға айналады.

3. Беру кірістері және жоғары жылдамдықты құбыр сегменттері

Ағыс жылдамдығы жоғары қоректену нүктелері мен учаскелерінде бөлшектердің соқтығысу жиілігі күрт артады. Бұл орындар тозудан қорғауды жоспарлау кезінде ерекше назар аударуы керек.

Құбырдың әртүрлі бөліктеріне арналған керамикалық төселген құрылымды практикалық жобалау

Зауыт сатып алушылар мен жоба инженерлері барлық жерде бірдей төсеніштерді қолданбай, төсеу пішіндерін жергілікті жұмыс жағдайларына сәйкестендіруі керек.

Тікелей құбыр сегменттері

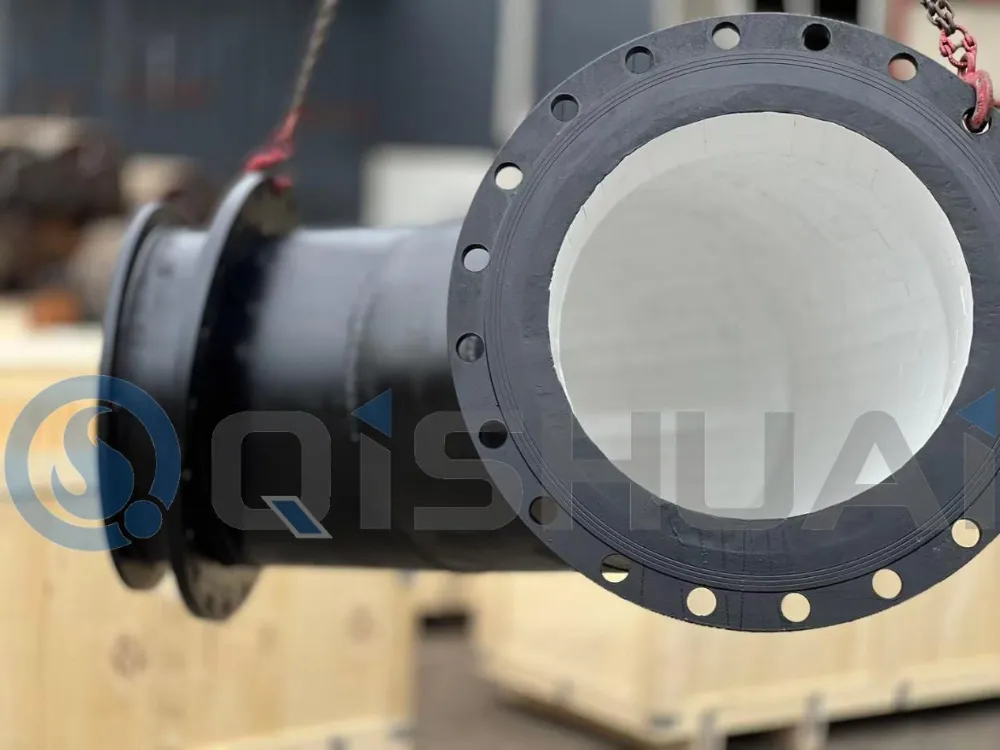

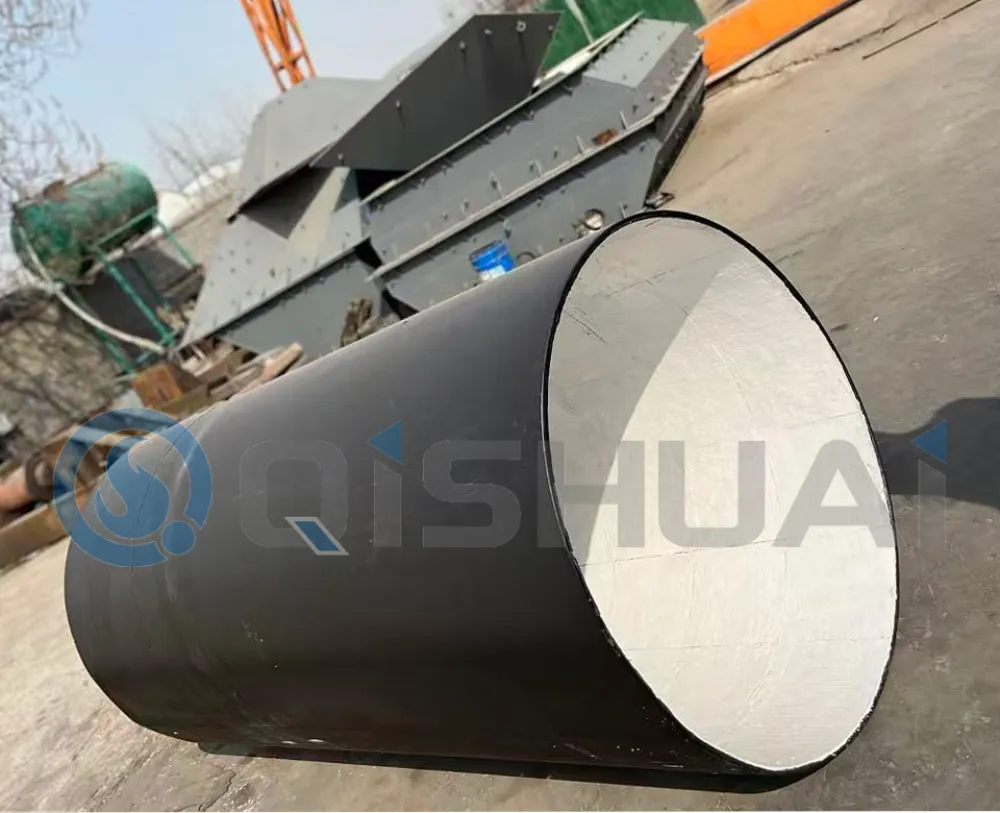

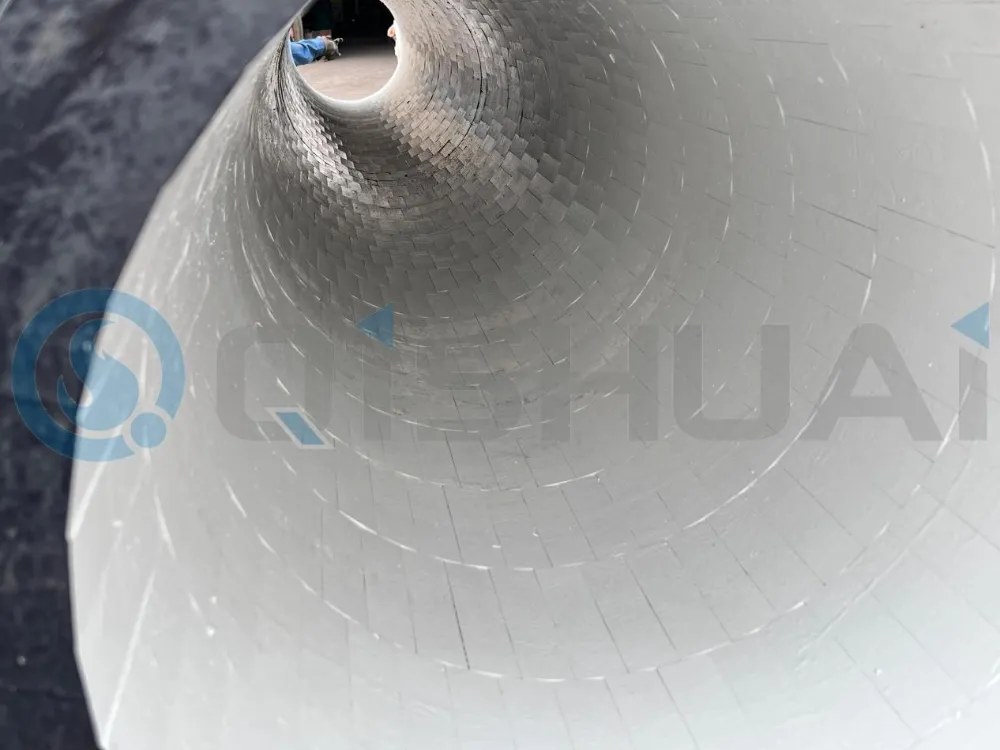

Тікелей құбыр учаскелері негізінен біркелкі сырғанау үйкелісіне ұшырайды. Біріктірілген алюминий тотығы керамикалық гильзалар немесе құрастырмалы керамикалық төселген құбырлар бұл бөлімдер үшін тамаша. Бұл орнату үздіксіз тозуға төзімді ішкі бетті қамтамасыз етеді, тегіс материал ағынын сақтайды және ұнтақты ұзақ мерзімді тасымалдау үшін қабырғаның қажалуын баяулатады. Shandong Qishuai Wear Resistant Equipment Co., Ltd. PCI жүйесін қайта жаңартуға және жаңадан құрастырылған жобаларға арналған түзу жүрістерді, иілулерді және өтпелі бөліктерді қамтитын композиттік құбыр серияларының толық жиынтығын жеткізеді.

Шынтақ және иілу бөлімдері

Шынтақ түзу құбырларға қарағанда күшті аралас соққыға және үйкеліс жүктемелеріне төтеп береді, сондықтан арматура қажет. Сайтта дәлелденген опцияларға бөлінген түрдегі керамикалық жеңдер, алдын ала дайындалған керамикалық астарлы шынтақтар және жергілікті қалыңдатылған керамикалық тозу аймақтары кіреді. Өте ауыр бөлшектердің әсері бар жұмыс орындарында соққыны сіңіру және керамиканың сыну қаупін азайту үшін резеңке керамикалық композиттік сериядан өнімдерді таңдауға болады. Біздің өнім портфолиосында сондай-ақ арнайы жұмыс сценарийлері бойынша тозудан қорғаудың балама шешімдері үшін хром карбиді қабаттасатын дәнекерлеу сериялары бар, ал кремний карбидінің керамикалық сериясын балама материал таңдауы ретінде экстремалды коррозия мен тозудан біріктірілген қызмет көрсету үшін қарастыруға болады.

Редуктор және өтпелі сегменттер

Тозуға қарсы тұрудан басқа, редукторлар материалдың тұрақты өтуін қамтамасыз етуі керек. Бұл бөліктерге арналған керамикалық төсемді жобалау кезінде ішкі контурдың ауысуын жұмсақ ұстаңыз, ағын жолының күрт мутациясын болдырмаңыз және турбулентті құйындыларды кесіңіз. Жиналған сегменттелген керамикалық компоненттер көп жағдайда монолитті төсемдерге қарағанда күрделі редуктор геометриясына жақсырақ сәйкес келеді.

PCI құбыры қызметі үшін қолайлы керамикалық сортты қалай таңдауға болады

Материалды таңдау жердегі тозу қарқындылығына және күтілетін жұмыс циклдарына байланысты.

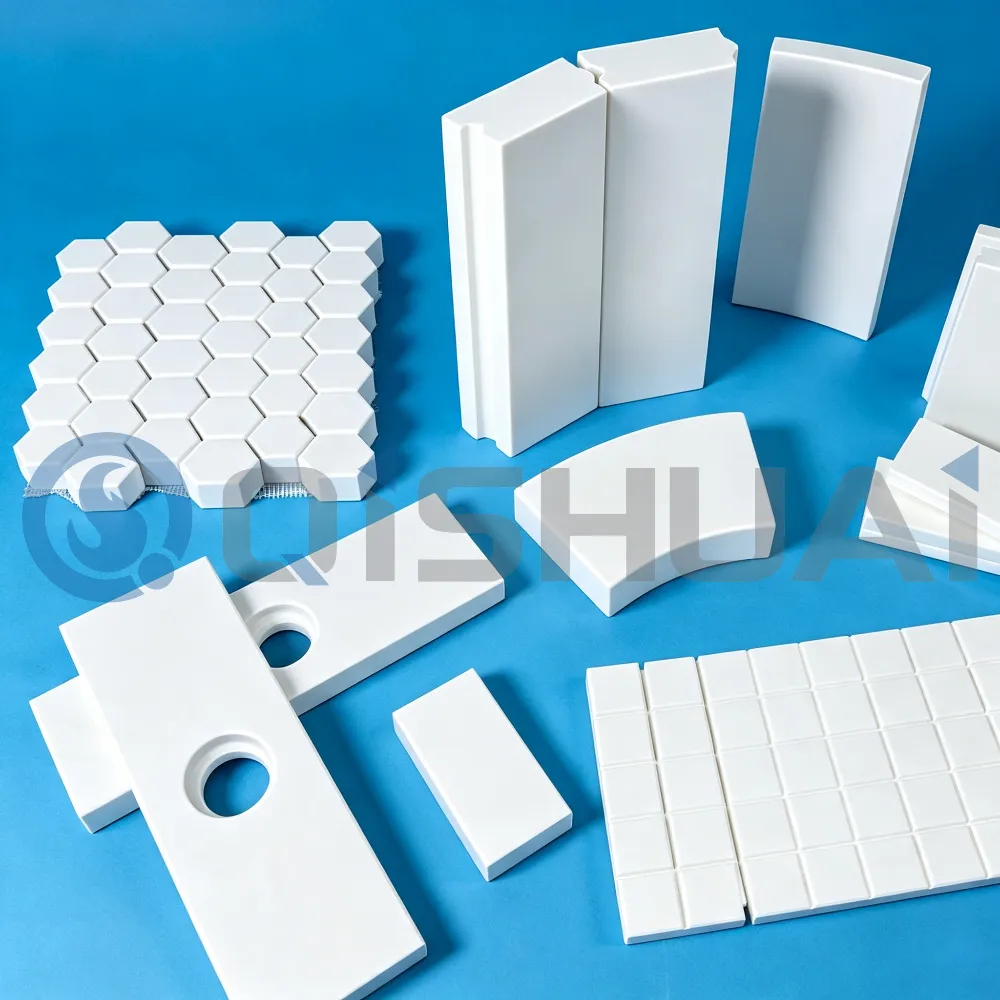

92% алюминий тотығы керамикалық төсеморташа тозуы бар жалпы деңгейдегі ұнтақталған көмірді тасымалдауға жарамды. Ол лайықты тозуға төзімділік пен жалпы PCI жұмыс жағдайлары үшін жоба бюджетін теңестіреді.

95% алюминий тотығы керамикалық төсемтозу талаптары жоғары үздіксіз ұзақ мерзімді өндіріске жарамды. Оның жоғары материал тығыздығы, тозуға қарсы жақсы өнімділігі және көптеген үлкен қуатты домна пештерінің көмір айдау жобаларында кеңінен қабылданған ұзартылған қызмет көрсету циклдері бар.

Резеңке-керамикалық композициялық құрылым Ауыр бөлшектер соққысы, жоғары ағын жылдамдығы және механикалық соққы жүктемелері бар жағдайлар үшін ұсынылады. Артқы резеңке қабат соққы күшін таратады және керамика фрагменттерінің қаупін азайтады.

Құрамдас бөліктердің деградациясын баяулататын көмекші құбырларды оңтайландыру

Керамикалық төсем бүкіл шешім емес, бір негізгі өлшем ретінде қызмет етеді. Құбырдың жалпы орналасуы да нақты қызмет ету мерзіміне әсер етеді.

Тасымалдау жылдамдығын ақылға қонымды түрде басқарыңыз. Ағынның жоғары жылдамдығы бөлшектердің әсер ету энергиясын күшейтеді. Жүйені баптау көмірді қажетсіз жоғары жылдамдықпен қамтамасыз етпей, тұрақты жеткізуді қамтамасыз етуі керек.

Үлкен радиусты шынтақ орналасуын қабылдаңыз. Үлкен иілу радиусы бөлшектердің өткір соққысын жеңілдетеді, турбуленттілікті басады және шоғырланған жергілікті тазалауды азайтады.

Ағынның қажетсіз бұзылуын азайтыңыз. Тозу жүктемесі біркелкі бөлінуі үшін диаметрдің күрт өзгеруінен, қысқа радиусты күрт иілулерден және нашар тураланбаған құбыр буындарынан аулақ болуға тырысыңыз.

Орнату процедураларын орнында стандарттау. Тіпті жоғары сапалы керамикалық құрамдас бөліктер сапасыз орнату кезінде мерзімінен бұрын істен шығады. Болат субстраттың бетін өңдеу, жабысқақ жағу, керамикалық плиткаларды туралау және түйіспе саңылауларының барлығына үлкен мән беріледі. Тегіс ішкі беті турбуленттіліктен туындаған қосымша тозудың алдын алуға көмектеседі.

Керамикалық төсем PCI құбырының тозуын толығымен тоқтатады ма?

Керамикалық төсем құбырдың деградациясын айтарлықтай баяулатады, бірақ ол тозуды толығымен жоя алмайды. Нақты қызмет көрсету өнімділігі көмір материалының ерекшеліктеріне, тасымалдаудың нақты параметрлеріне, құбырлардың орналасуына және кен орнын орнатудың орындалу сапасына байланысты. Керамикалық қаптаманың негізгі құндылығы техникалық қызмет көрсету аралықтарын ұзарту және домна пешінің PCI схемалары үшін құрамдастарды ауыстыру жиілігін азайту болып табылады.

Қорытынды ойлар

Домна пешінің көмір айдау құбырларына арналған керамикалық төселген конструкцияның ұтымды дизайны тозудың қайда және қалай болатынын анықтаудан басталады. Түтік құбыр бөліктері үздіксіз алюминий тотығы бар керамикалық гильзаларға сүйенеді; шынтақ соққыға қарсы күшейтілген қорғанысты талап етеді; өтпелі редукторлар материалдың тұрақты ауысуын қамтамасыз ететін қаптамалық құрылымдарды қажет етеді.

Сатып алу инженерлері глинозем негізіндегі керамикалық ерітінділерді балама нұсқалармен бірге бағалай алады, соның ішінде хром карбиді қабаттасатын дәнекерлеу сериялары, резеңке керамикалық композиттік сериялар және композиттік құбырлар сериялары сайт параметрлеріне сәйкес. Тиісті төсеу жабдығын оңтайландырылған құбыр желісінің орналасуымен жұптау PCI қондырғыларына құрамдас бөліктердің ұзағырақ қызмет ету мерзіміне, өндірісті аз тоқтатуға және домна пешінің тұрақты жұмысына қол жеткізуге мүмкіндік береді.

Қалың керамикалық плиткаларды жай ғана көрсетудің орнына, көмірді тасымалдаудың нақты жұмыс жағдайларына негізделген төсеу схемаларын теңшеу мағынасы бар. Домна пешін PCI модернизациялау немесе жаңа құрылыс жобалары үшін тозуға төзімді құбыр құрамдас бөліктерін сатып алсаңыз, Shandong Qishuai Wear-Resistant Equipment Co., Ltd. тобына электрондық хат жіберіңіз. Құбырдың өлшемдерін, көмір сапасы параметрлерін және жұмыс жағдайларын бөлісіңіз, біз жобаңыз үшін мақсатты өнім ұсыныстарын әзірлейміз.
